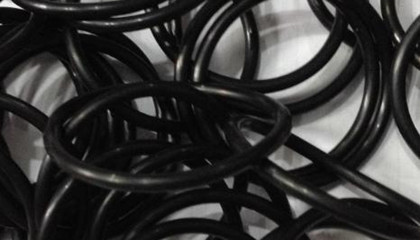

很多從事密封件設計的人都知道有一個小零件叫做O型密封圈，這個看似簡單的小零件，在設計的時候卻一點不簡單，為什么這么說呢?看了它的設計要求，大家就明白了。

　　一、O型密封圈設計準則

　　1、密封圈屬于易損件，在設計的時候，一定要充分考慮到它的安裝位置是否方便拆裝，一般來說，它安裝在軸或孔的端部，因此在設計的時候，入口處的倒角處理就很重要，一般倒角為20°x2或者30°x2。

　　2、密封圈的規格應該要和對應的溝槽深度及寬度相匹配，確保密封圈在動態密封狀態的時候，可以把摩擦力減小，確保密封件的耐壓和防漏性能。如果密封圈的規格和溝槽深度及寬度不吻合，則會導致密封圈被擠出溝槽，導致泄漏等問題。

　　3、為了提高密封的效果，在 在同一位置段，可以多安裝幾個密封件，從而來滿足密封的性能。

　　4、密封圈安裝部位的軸和孔之間的間隙應該合理。必要的時候，能夠在在溝槽中添加一個擋圈。

　　二、O型密封圈安裝溝槽的深度和寬度設計

　　設計者需要嚴格的按照國家制定的標準來設計溝槽的深度和寬度。

　　至于安裝軸和孔徑尺寸在計算的時候，要準確一點，一般軸和孔的單邊間隙處理應該為0.125，從而可以很快的確定軸和孔的實際尺寸了，最終可以確定密封圈的規格。
