氣動液壓元件(圖紙-尺寸)
氣動密封件材質物性表 Table of Pneumatic Seal Materials
Material材質 item項目 | Standard material標準材質 | ||||
NBR | NBR | NBR | NBR | ||
Normality 常態 | JIS Hs硬度（JIS Hs） | 75±5 | 80±5 | 85±5 | 90±5 |
Min tensile strength kg/cm2抗拉強度（kg/cm2）最小 | 160 | 165 | 165 | 170 | |
Min elongation 延伸率（%）最小 | 250 | 200 | 200 | 150 | |
Compressive deformation test 壓縮變形測試 | Temperature time Hrs. 溫度（℃）時間（Hrs.） | 100℃/70 | 100℃/70 | 100℃/70 | 100℃/70 |
Max deflection 最大變形量（%） | 20 | 20 | 20 | 25 | |
Material feature材質特性 | Available for oil, without and dry air 適用于給油、無給油以及干燥空氣的情況下 | ||||
氣動液壓元件部分
Application 用途 | NO. 編號 | Form形狀 | Material 材質 | Application range 適用范圍 | ||
Temperature 溫度 | Pressure 壓力 | Speed 速度 | ||||
For piston 活塞用 | APA |  | NBR | -35~120 | 10 | 1.0 |
APP |  | NBR | -20~80 | 10 | 1.0 | |
PPY |  | NBR | -20~80 | 10 | 1.0 | |
For inching 緩動用 | AEI |  | NBR | -30~120 | 16 | 1.0 |
For axle 軸用 | PDU |  | NBR | -20~80 | 10 | 1.0 |
PRY |  | NBR | -20~80 | 10 | 1.0 | |
For dust removing 除塵用 | SDR |  | NBR | -25~100 | - | 1.0 |

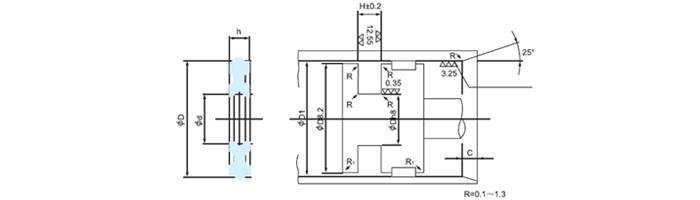

APA尺寸表 APA Size Table
| D | d | h | D | d | D1 | H | C |
10 | 5.4 | 1.7 | 10 | 5.4 | 9.7 | 1.8 | 1 |
12 | 7.4 | 1.7 | 12 | 7.4 | 11.7 | 1.8 | 1 |
15 | 10.4 | 1.7 | 15 | 10.4 | 14.7 | 1.8 | 1 |
16 | 11.4 | 1.7 | 16 | 11.4 | 15.7 | 1.8 | 1 |
20 | 14 | 2.2 | 20 | 14 | 19.5 | 2.4 | 1.5 |
25 | 17 | 3 | 25 | 17 | 24.5 | 3.2 | 2 |
30 | 22 | 3 | 30 | 22 | 29.5 | 3.2 | 2 |
32 | 24 | 3 | 32 | 24 | 31.5 | 3.2 | 2 |
38 | 30 | 3 | 38 | 30 | 37.5 | 3.2 | 2 |
40 | 32 | 3 | 40 | 32 | 39.5 | 3.2 | 2 |
44 | 36 | 3 | 44 | 36 | 43.5 | 3.2 | 2 |
50 | 40 | 3.8 | 50 | 40 | 49.5 | 4 | 2.5 |
56 | 46 | 3.8 | 56 | 46 | 55.5 | 4 | 2.5 |
60 | 50 | 3.8 | 60 | 50 | 59.5 | 4 | 2.5 |
63 | 53 | 3.8 | 63 | 53 | 62.4 | 4 | 2.5 |
70 | 55 | 5.7 | 70 | 55 | 69.4 | 6 | 3 |
75 | 60 | 5.7 | 75 | 60 | 74.4 | 6 | 3 |
80 | 65 | 5.7 | 80 | 65 | 79.4 | 6 | 3 |
85 | 70 | 5.7 | 85 | 70 | 84.4 | 6 | 3 |
90 | 75 | 5.7 | 90 | 75 | 89.4 | 6 | 3 |
95 | 80 | 5.7 | 95 | 80 | 94.4 | 6 | 3 |
100 | 85 | 5.7 | 100 | 85 | 99.4 | 6 | 3 |
110 | 95 | 5.7 | 1410 | 95 | 109.3 | 6 | 3 |
115 | 100 | 5.7 | 115 | 100 | 114.3 | 6 | 3 |
120 | 105 | 5.7 | 120 | 105 | 119.3 | 6 | 3.5 |
125 | 110 | 5.7 | 125 | 110 | 124.3 | 6 | 3.5 |
130 | 115 | 5.7 | 130 | 115 | 129.3 | 6 | 3.5 |
140 | 125 | 5.7 | 140 | 125 | 139.3 | 6 | 3.5 |
150 | 135 | 5.7 | 150 | 135 | 149.3 | 6 | 3.5 |
160 | 140 | 7.7 | 160 | 140 | 159.3 | 8 | 5 |
175 | 155 | 7.7 | 175 | 155 | 174.3 | 8 | 5 |
180 | 160 | 7.7 | 180 | 160 | 179.3 | 8 | 5 |
200 | 180 | 7.7 | 200 | 180 | 199 | 8 | 5 |
250 | 230 | 7.7 | 250 | 230 | 249 | 8 | 5 |
300 | 280 | 7.7 | 300 | 280 | 299 | 8 | 5 |
